Bestückung

Ihrer Elektronik Baugruppen

Die straschu Elektronikgruppe vereint das umfassendste Produktionsspektrum der Branche unter einem Dach. Alle Schlüsselkomponenten und -werkzeuge für Ihr Projekt:

  • Baugruppen
  • Leiterplatten
  • SMD-Schablonen, Lötmasken und Warenträger
  • Kabel und mechanische Komponenten
  • Geräte und Systeme

werden an drei straschu Standorten nach modernsten Verfahren eigengefertigt. Erfahren Sie auf den folgenden Seiten mehr über die Produktion in der straschu Elektronikgruppe.

Baugruppen

Im Fertigungszentrum der straschu Industrie-Elektronik werden elektronische und mechatronische Baugruppen, Geräte und Systeme mit Hilfe modernster Technologien und Fertigungsverfahren produziert. Die Bestückung der Leiterplatte vom Prototyp bis zur Serie in Through Hole Technology (THT) und Surface Mounted Technology (SMT) mit kleinsten Bauteilen wie 01005 bis hin zu großen komplexen Bauformen erfolgt in unterschiedlichen Fertigungsbereichen. Bauelemente mit einem Pitch von 0,4 mm werden ebenso zuverlässig bestückt, wie hochpolige Micro-BGAs oder Bauformen mit verdeckten flächigen Lötanschlüssen (QFN, LCC, etc.).

Übersicht der Fertigungsbereiche

  • Manuelle Fertigung
  • Prototypen- und Kleinserienfertigung
  • Automatisierte Fertigung

Sie benötigen einen Wechsel von Bauteilen auf Ihrer Baugruppe? Kein Problem nutzen Sie unseren

  • BGA Rework Service

Und falls Ihr Einsatzbereich absolut rückstandsfreie bestückte Baugruppen fordert, können die Baugruppen einer zusätzlichen schonenden Reinigung unterzogen werden.

  • Baugruppenreinigung

Zur Absicherung Ihrer hohen Qualitätsanforderungen bieten wir die optionale Dienstleistung

  • First Article Inspection (FAI)
Ihr Mehrwert
  • Vermeidung zeit- und kostenaufwändiger Korrekturen durch enge Abstimmung zwischen Entwicklung, Arbeitsvorbereitung, Materialbeschaffung und Produktion.
  • Optimale Lötergebnisse vor allem bei komplexen Bauteilen durch Nutzung des Know-hows aus straschu-eigener Leiterplatten- und Schablonenfertigung.

Reflowlötverfahren

Anders als beim Wellenlöten, wo das Lot aus einem Tiegel der Maschine zugeführt wird, muss es beim Reflow-Verfahren vorab mittels Schablonendruck an der jeweiligen Lötstelle aufgetragen werden. In der Lötanlage werden dann Leiterplatte, Bauteile und Lotpaste zunächst soweit erhitzt, dass die Flussmittel arbeiten und die Lösemittel verdampfen können. Im zweiten Schritt erfolgt eine Temperaturerhöhung bis zum Schmelzen der Lotkügelchen in der Lotpaste, sodass eine Lötstelle entsteht.

Bestmögliche Benetzung, auch bei feinsten Strukturen erreichen wir auch in diesem Lötverfahren durch den exakt dosierten und überwachten Einsatz von Stickstoff in unseren modernen Zwangskonvektions-Reflowlötanlagen.

Auch nach dem eigentlichen Reflowlötvorgang kümmern wir uns um Ihr Produkt. Geregelte Kühlzonen an den Ofenausgängen perfektionieren unseren Prozess für Ihre anspruchsvollen Baugruppen.

Wellenlötverfahren

Die im modernen Produktionsprozess etablierteste Löttechnik ist das klassische Wellenlöten. Bedrahtete Bauelemente, in Durchsteckmontage auf die Leiterplattenoberseite bestückt, werden dabei über einen Tiegel mit flüssigem Lot transportiert und verlötet. Damit perfekte Lötverbindungen entstehen, muss zuvor ein Lötflussmittel bedarfsgerecht auf die Leiterplattenunterseite aufgetragen werden. Das präzise ermittelte und eingestellte Lötprofil legt die Parameter für die Vorheizungen fest und stellt eine reproduzierbare und materialverträgliche Lötung bei gleichzeitig maximalem Zinndurchstieg sicher.

Auch wenn der scheinbar unaufhaltbare Trend zur fortwährenden Bauteilminiaturisierung üblicherweise das beidseitige Reflowlöten in Kombination mit einem selektiven Lötprozess erfordert, werden nach wie vor eine erhebliche Anzahl von Produkten in der klassischen Reflow- und Wellenlöttechnik hergestellt.

Für dieses Verfahren müssen alle für den Wellenlötprozess vorgesehenen SMD-Komponenten durch kleine Klebepunkte fixiert werden. Zur Vermeidung von ungleichmäßigen Klebermengen unter den SMD-Bauteilen und die damit verbundenen typischen Lötfehler, wird der Kleber bei straschu nicht durch instabile Dispensverfahren, sondern mittels eines präzisen und reproduzierbaren Schablonendrucks aufgebracht.

Für eine bestmögliche Lotbenetzung setzen wir auch bei allen Wellenlötverfahren Stickstoff ein. Mit unserer N2-Volltunnellötanlage  stellen wir sicher, dass während des gesamten Lötvorgangs, einschließlich der Vorheizdauer, Oxidationen auf ein Minimum reduziert werden. So lassen sich auch enge Rastermaße mit dieser Technik zuverlässig verarbeiten; und das mit bleihaltigen als auch bleifreien Legierungen.

Selektivlötverfahren

Das Selektiv-Lötverfahren ermöglicht eine effiziente Lötung von doppelseitig reflowgelöteten Baugruppen, die anschließend ein- oder beidseitig konventionell bestückt werden. Die andernfalls nötige Handlötung der THT-Bauteile wird dadurch vermieden und eine sehr hohe Prozesssicherheit erzielt.

Die Reproduzierbarkeit wird durch Lötprogramme erreicht, welche neben den genauen X- und Y-Koordinaten der zu lötenden Bauteile bzw. Pins auch Verfahrwege und Lötzeiten – bei Bedarf individuell für jede Lötstelle – festlegt.

Die Anlage (ERSA Versaflow) kann durch Wechseltiegel bleihaltig oder bleifrei betrieben werden. Es wird generell unter Schutzgas gelötet.

Prototypen und Kleinserien

Sie benötigen Baugruppen in Einzel- und Kleinststückzahlen? In unserer Prototypen- und Kleinserien-Fertigung fertigen Spezialisten mit langjähriger praktischer Erfahrung schnell und flexibel Ihre individuellen Baugruppen.

Das beste daran: Neben dem Druck- und Lötprozess kann nun auch die Bestückung aller SMD-Komponenten per Pick-and-Place-Kopf unter Serienbedingungen erfolgen.

Ihr Mehrwert
  • Alle Prozesse unter Serienbedingungen möglich: Drucken – Bestücken – Löten
  • Hoher Erfahrungsschatz der Fertigungsspezialisten sowohl in Hand- als auch Maschinenbestückung
  • Hohe Flexibilität aufgrund autarker Prozesse (Serienprozess wird nicht gestört)
  • Optimierungspotenziale für die Serie werden zu einem frühestmöglichen Zeitpunkt aufgezeigt

Nutzen Sie den „kleinen Regelkreis“ und die enge Abstimmung zwischen den einzelnen Bereichen Entwicklung, Projektierung und Fertigung für Ihre Zwecke und testen Sie unsere schnelle Reaktionszeit und hohe Flexibilität.

Through Hole Technology (THT)

Moderne Leiterplattendesigns berücksichtigen, dass möglichst alle Komponenten automatisiert bestückbar sind. Jedoch ist in der Praxis festzustellen, dass auf bedrahtete Bauteile (THT = Through Hole Technology) in Durchstecktechnik nicht vollends verzichtet werden kann.

Für die wenigen verbleibenden konventionellen Bauteile ist es wirtschaftlich nur selten vertretbar, Bestückungsmaschinen zur THT-Bestückung einzusetzen. Gleichwohl erfordern anspruchsvolle Elektroniken eine professionelle Materialvorbereitung mit geeigneten Maschinen. Fachgerechtes Sicken, Schneiden und Biegen von axialen und radialen Bauteilen wird in der Materialvorbereitungsabteilung erledigt, damit ein nachträgliches Kürzen von Bauteilenden nach dem Wellen- und / oder Selektivprozess gar nicht erst erforderlich wird.

Ein erfahrenes und geschultes Team bestückt alle THT-Bauteile nach Ihren technischen Vorgaben in ESD-gerechter Umgebung. Ergänzende Tätigkeiten, wie z. B. Montagen von mechanischen und elektromechanischen Komponenten, Nachverdrahtungen oder auch Nutzentrennungen werden ebenfalls von unseren Spezialisten ausgeführt.

Ihr Mehrwert
  • Höchste Qualität auch bei kleinen Losgrößen durch geschulte Mitarbeiter und professionelle Materialvor- und nachbereitung

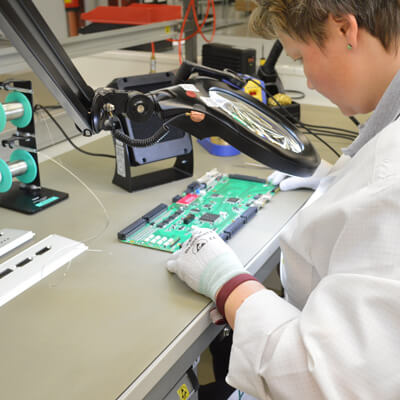

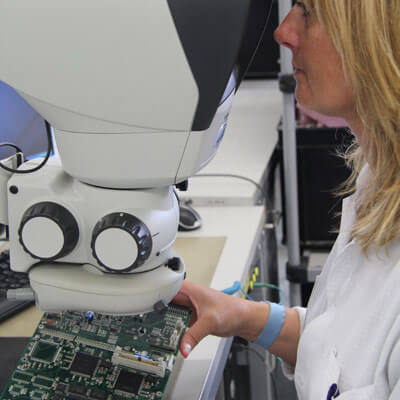

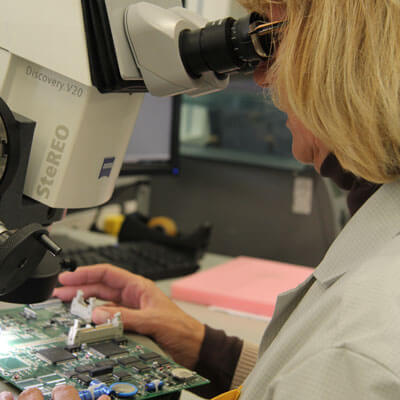

Einblick in die manuelle Fertigung

BGA Rework

Auf Ihrer Baugruppe befinden sich fehlerhafte BGAs oder Sie möchten ein anderes Bauteil auf der gleichen Leiterplatte testen?

Für das beschädigungsfreie Auslöten und Ersetzen der SMD-Bauelemente mit verdeckten Lötanschlüssen ist eine exakte Energiezufuhr und Temperaturführung von entscheidender Bedeutung. Wesentliche Voraussetzungen für einen erfolgreichen Rework-Prozess sind stabile und reproduzierbare Temperaturprofile, ebenso wie erfahrene Bediener sowie ein zuverlässiges Reworksystem (Ersa IR / PL 650; siehe Maschinenpark) nebst den erforderlichen Prüfsystemen.

Ihr Mehrwert
  • Erhalt von Baugruppen durch fachgerechtes, prozesssicheres Rework
  • Keine thermische Überlastung der Baugruppe

Surface Mounted Device (SMD)

Die Abmessungen von SMD-Bauelementen reduzieren sich mit jeder neuen Bauteilgeneration. Gleichzeitig besteht der Bedarf, stetig mehr Anschlüsse auf immer kleiner werdenden Bauteilflächen unterzubringen. Zur prozesssicheren Verarbeitung dieser Bauteile sind modernste SMD-Linien eine grundlegende Voraussetzung. Aber auch unser Know-how, die Herstellungsprozesse insbesondere bei kleineren und mittleren Stückzahlen sicher zu beherrschen, spielt eine entscheidende Rolle.

Zunächst wird im Schablonendruckverfahren (DEK-Drucker) mittels Rakel Lotpaste durch die Öffnungen einer gelaserten Edelstahlschablone auf die Lötflächen der zu bestückenden Leiterplatte aufgetragen. Die präzise Bestückung der SMD-Bauteile in die auf das Produkt und die Anwendung abgestimmte Lotpaste erfolgt daraufhin vollautomatisch. Über unsere Fertigungslinien wird die Bestückung des gesamten Bauelemente-Spektrums mit einer Bestückgenauigkeit von ±50 μm abgedeckt. Die Bestückung erfolgt ausschließlich mit FUJI und JUKI Maschinen. Im Konvektions-Reflow-Verfahren wird abschließend gelötet. Alle bei straschu im Einsatz befindlichen Lötanlagen sind stickstofffähig und stellen durch den Einsatz von Stickstoff während der Lötprozesse bestmögliche Ergebnisse auch für höchste Anforderungen sicher.

Ihr Mehrwert
  • Optimale Lötergebnisse vor allem bei komplexen Bauteilen durch Nutzung des gesamten straschu Know-hows. Profitieren Sie von einer starken Elektronikgruppe und nutzen die Kompetenzen bzw. Ressourcen unserer eigenen Schablonenfertigung für Ihr Produkt.

First Article Inspection (FAI)

Ihr Umfeld stellt höchste Anforderungen an das Qualitätsmanagement besonders in Bezug auf Prozesssicherheit?

Nutzen Sie den Mehrwert der optionalen Dienstleistung First Article Inspection (FAI). Dabei erfolgt eine Erstbemusterung der unter Serienbedingungen hergestellten Produkte – auf Wunsch auch mit der Stückzahl 1 – nach Ihren technischen und regularischen Erfordernissen. Ein optimaler Fertigungsprozess wird nach Ihren Vorgaben entwickelt und dokumentiert.

Ihr Mehrwert
  • Ihre hohen Qualitätsanforderungen können sicher und stabil umgesetzt werden.
  • Stabiler Serienanlauf – Qualität von Anfang an.
  • Vermeidung von kostspieligen Korrekturen während der laufenden Serie.
  • Wir erstellen die Dokumentation nach Ihren Bedürfnissen.

Baugruppenreinigung

FeinstreinigungsanlageFür Baugruppen, insbesondere im Bereich hochsensibler Messtechnik und optischer Anwendungen, bieten wir Ihnen optional den Service der Baugruppenreinigung.

Für ein optimales Reinigungsergebnis müssen nicht nur Lotpaste, Flussmittel und Reiniger aufeinander abgestimmt sein, sondern ebenso die Reinigungs-, Spül- und Trockenzyklen der Anlage. In der Regel erfolgen in der Feinstreinigungsanlage (Riebesam Typ 23-03T) mehrere Reinigungs- und Spülprozesse mit VE-Wasser (vollentsalztes Wasser) im Sprühstrahlverfahren.

Ihr Mehrwert
  • Optimales Reinigungsergebnis durch enge Verzahnung von Entwicklung, Design und Produktion, da die Auswahl der Bauelemente und deren Anordnung maßgeblich das Resultat beeinflussen (Relais, Schalter, Trimmer häufig nicht waschbar; Medien müssen ablaufen können).
  • Sichere nachgeschaltete Prozesse. Nur saubere Oberflächen ermöglichen eine sichere Haftung von Schutzlacken und Beschichtungen.

Maschinenpark

Um Ihre Baugruppen, Geräte und Systeme nach den neuesten technischen Standards fertigen zu können, investieren wir kontinuierlich in unseren Maschinenpark. Informieren Sie sich auf den folgenden Seiten über die wichtigsten Maschinendaten.

FUJI Bestückungsautomaten

Technische Details und Highlights

FUJI 1

  • Bauelemente Spektrum: 01005″ – 102 mm x 102 mm
  • Max. Komponentenhöhe: 25,4 mm
  • Max. Leiterplattenabmessung: 1068 mm x 710 mm
  • Bestückgenauigkeit in Abhängigkeit der Toolstation: 01005″ – 7,5 mm x 7,5 mm  ± 38 µm (Cpk ≥ 1) , 0603″ – 15 mm x 15 mm ± 40 µm (Cpk ≥ 1), 0603″ – 102 mm x 102 mm ± 40 µm (Cpk ≥ 1)
  • Köpfe je nach Anforderung einfach erweiterbar: H24S, H24G, H24, V12, H08M(Q), DynaHead (DX), H01, OF, H02F
  • LCR- Messung: Die Werte der Bauteile werden vom Bestückungsautomaten vor dem Bestücken in einer zusätzlichen Einheit voll automatisch elektrisch gemessen.

FUJI 2

  • Bauelemente Spektrum: 01005″ – 102 mm x 102 mm
  • Max. Komponentenhöhe: 25,4 mm
  • Max. Leiterplattenabmessung: 1068 mm x 710 mm
  • Bestückgenauigkeit in Abhängigkeit der Toolstation: 01005″ – 7,5 mm x 7,5 mm  ± 38 µm (Cpk ≥ 1) , 0603″ – 15 mm x 15 mm ± 40 µm (Cpk ≥ 1), 0603″ – 102 mm x 102 mm ± 40 µm (Cpk ≥ 1)
  • Köpfe je nach Anforderung einfach erweiterbar: H24S, H24G, H24, V12, H08M(Q), DynaHead (DX), H01, OF, H02F
  • LCR- Messung: Die Werte der Bauteile werden vom Bestückungsautomaten vor dem Bestücken in einer zusätzlichen Einheit voll automatisch elektrisch gemessen.

FUJI 3

  • Bauelemente Spektrum: 01005″ – 102 mm x 102 mm
  • Max. Komponentenhöhe: 38,1 mm
  • Max. Leiterplattenabmessung: 1068 mm x 710 mm
  • Bestückgenauigkeit in Abhängigkeit der Toolstation: 01005″ – 7,5 mm x 7,5 mm  ± 38 µm (Cpk ≥ 1) , 0603″ – 15 mm x 15 mm ± 40 µm (Cpk ≥ 1), 0603″ – 102 mm x 102 mm ± 40 µm (Cpk ≥ 1)
  • Zusätzlich 0603″ – 35 mm – 35 mm   ± 50 µm (Cpk ≥ 1) und einer sidelight camera zur exakten Positionierung von Bauteilen insbesondere mit Haltepins und THR Technologie.
  • Köpfe je nach Anforderung einfach erweiterbar: H24S, H24G, H24, V12, H08M(Q), DynaHead (DX), H01, OF, H02F
  • LCR- Messung: Die Werte der Bauteile werden vom Bestückungsautomaten vor dem Bestücken in einer zusätzlichen Einheit voll automatisch elektrisch gemessen.

JUKI Bestückungsmaschinen

Technische Details und Highlights

JUKI 1

  • Bauelemente-Spektrum: 01005 bis 33,5 x 33,5 mm
  • Max. Komponentenhöhe: 6 mm
  • Max. Leiterplattenabmessung: 610 x 560 mm
  • Bestückgenauigkeit: ± 50 μm (Cpk ≥ 1) Laserzentrierung; intelligentes Feedersystem

JUKI 2

  • Bauelemente-Spektrum: 01005 bis 50 x 150 mm oder 74 x 74 mm
  • Max. Komponentenhöhe: 25 mm
  • Max. Leiterplattenabmessung: 610 x 560 mm
  • Bestückgenauigkeit: ± 50 μm (Cpk ≥ 1) Laserzentrierung; ±30 μm (Cpk ≥ 1) optische Zentrierung; intelligentes Feedersystem
ausgestelltes Bild des Juki Bestückungsautomaten

Wellenlötanlage Ersa

Technische Details und Highlights
  • Stickstoffvolltunnelsystem für minimale Restsauerstoffwerte und hohe thermische Stabilität (freie Durchfahrtshöhe 120 mm)
  • Programmierbares Sprühfluxmodul
  • Vorheizzone: 1 800 mm
  • Doppellötmodul zur gleichzeitigen Bevorratung von 2 Legierungen
  • Max. Leiterplattenabmessung: 395 x 495 mm, optional 585 mm (4 Lötrahmen)
Maschine zur Wellenlötung

Reflowlötanlage Rehm

Technische Details und Highlights
  • „Best-in-Class“-Konvektionssystem für die High-End-Serienfertigung
  • 7 Vorheizzonen, 3 Peakzonen, 4 Kühlzonen
  • Prozesslänge gesamt: 6390 mm
  • Obere und untere Heizzonen getrennt regelbar
  • Intelligente Stickstoffregelung mit Restsauerstoffmessgerät
  • Prozessgasreinigung (Pyrolyse bei 500 °C)
  • Aktiver Kühlprozess, wassergekühlt über Wärmetauscher
  • Stressfreie Kühlung durch separat einstellbare Lüfter
  • Kettentransportsystem mit Mittenunterstützung; Arbeitsbreite 65 – 460 mm

Reflowlötanlage SMT

Technische Details und Highlights
  • Vollkonvektionsanlagen
  • Hohe Luftumwälzung 12 000 m³/h
  • Je nach Modell drei bzw. vier getrennt regelbare Vorheizzonen zur Realisierung optimaler Temperaturprofile
  • Kühlzonen mit Kondensatfallen
  • Intelligente Stickstoffregelung
  • Kettentransportsystem mit Mittenunterstützung; Arbeitsbreite bis 460 mm

Für eine ideale Lötung bitte Freihaltungen am Leiterplattenrand beachten.

ausgestelltes Bild des Reflowofen

Selektiv-Lötanlagen Ersa

Technische Details und Highlights
  • Mit Wechseltiegelsystem für bleifreie und bleihaltige Lote
  • Optimale Lötergebnisse durch Schutzgasatmosphäre (N2)
  • Minimale Flußmittelrückstände dank programmierbarer Präzisionssprühfluxer zum Flussmittelauftrag
  • Lötmaskengröße: Breite 60 - 400 mm, Länge 120 - 500 mm, Gewicht max. 5 kg
  • Max. Komponentenhöhe: Oberseite 100 mm, Randbereich 15 mm, Unterseite 30 mm
ausgestelltes Bild der Selektivlötanlage

Bitte beachten Sie die Layoutempfehlungen hinsichtlich Mindestabstände.

Nutzentrenner

Technische Details und Highlights
  • CNC-gesteuerter 500 Watt Fräßspindel
  • Halbautomatischer Nutzentrenner für das stressarme Trennen von Leiterplatten (Fräßprozess)
  • Max. Nutzengroße 460x460mm
  • Materialstärke Standard 0,5 – 3mm, weitere Größen nach Abfrage
  • Trennen von Leiterplatten aus FR4 und Aluminium, weitere Materialien nach Abfrage
  • höchste Genauigkeit: Positioniergenauigkeit ≤ ±0,01mm, Wiederholgenauigkeit ≤ ±0,005mm, Trenn-Genauigkeit ±0,08mm
  • Kamerasystem mit Fiducial Erkennung und Lagekorrektur
  • Ionisierungseinheit und leistungsstarker industrieller Staubsauger
  • Produkt-spezifische Leiterplattenunterstützung, auf Kundenwunsch durch layoutoptimierten Adapterplatten
  • Geringe mechanische Belastung der Leiterplatte
  • Fräsen von Freiformkonturen
Nutzentrennmaschine

Lotpastendrucker DEK 1

Technische Details und Highlights
  • Vollautomatischer Inlinedrucker
  • Wiederholgenauigkeit ± 25 μm
  • Visionsystem zur automatischen Schablonenausrichtung
  • HawkEye 400 Hochgeschwindigkeitsprüfung des Pastendruckes
  • Schablonenreinigung nass / trocken / Vakuum
  • Gridlok Tooling zur Leiterplattenunterstützung
  • Leiterplattenabmessung: 40 x 50 mm bis 510 x 508 mm (620 x 508 mm optional)
  • Leiterplattendicke: 0,2 bis 6 mm

Lotpastendrucker DEK 2

Technische Details und Highlights
  • Dispenser-Funktion
  • Vollautomatischer Inlinedrucker
  • Wiederholgenauigkeit ± 25 μm
  • Kamerasystem DEK HawkEye 750
  • Kernzykluszeit 8,0 Sekunden
  • Gridlok Tooling zur Leiterplattenunterstützung
  • Maximale Druckfläche: 510 mm x 508,5 mm
  • Leiterplattendicke: 0,2 bis 6 mm
  • Maschinengenauigkeit von ±20 µm @ 2 Cmk
Lotpastendrucker DEK Horizon 03ix

Reworksystem Ersa

Technische Details und Highlights
  • Dynamisches Infrarot-Heizsystem
  • Bearbeitung von SMT- und THT-Bauteilen (Voraussetzung: für Reflowlötung geeignet)
  • Ober-, Unterheizung und Kühlung programmgesteuert
  • Individuelle Profilgestaltung mit hoher Wiederholgenauigkeit durch automatische Prozessüberwachung (Kamerasystem)
  • Bauteil-Platzierungssystem
  • „DIP-System“ für Flussmittelpaste
  • Temperaturerfassung am Lötgut per Thermofühler oder Infrarotmessung
Ersa BGA Reworksystem

Feinstreinigungsanlage Riebesam

Technische Details und Highlights
  • Sprühstrahlreinigung
  • Reinigungsmedium: Vigon A 200 (Zestron)
  • Frei programmierbare Ablaufsteuerung
  • VE-Wasser-Spülsystem
  • Wirksames Heizsystem für eine perfekte Trocknung nach dem Reinigungsprozess
  • Kammernutzmaße: Breite 476 mm, Höhe 530 mm, Tiefe 476 mm
Feinstreinigungsanlage Riebesam

Baugruppenreinigungsanlage

Technische Details und Highlights
  • Vollautomatische abwasserfreie Hochleistungsanlage
  • Abreinigen aller Verunreinigungen, die beim Herstellen und Handling elektronischer Baugruppen entstehen
  • Reinigen von dicht bestückten Elektronikbaugruppen mit niedrigen Spalthöhen wie BGA, CSP, LGA, MELF usw.
  • Reinigung von Leistungselektronik
  • Reinigen von Elektronikbaugruppen, die eine besonders kurze Prozessdauer erfordern
  • Reinigung vor dem Beschichten oder Belacken
  • Feinstreinigung vor dem Drahtbonden
  • Lineares direktes Sprühen für einheitliche Reinigungswirkung
  • Umweltschonende Reinigung durch Permanentfilterung des Spülwassers
  • Geringer Verbrauch von Chemikalien und Wasser
  • 5-10 Liter Wasserverbrauch pro Reinigungszyklus
  • Direkte Trocknung durch Heißluftklinge
  • Beleuchtete Prozesskammer mit Glastür zur visuellen Prozessüberwachung
  • Kammernutzmaße: Breite 890 mm, Höhe 850 mm, Tiefe 215 mm
  • Breites Sortiment an genormten und kundenspezifischen Baugruppen-Halterungen
ausgestelltes Bild der Maschine zur Baugruppenreinigungsanlage

Vollautomatische Reinigungsanlage für Schablonen SYSTRONIC

Technische Details und Highlights
  • Rotierende Sprüharme
  • Geschlossenes Kreislaufsystem (umweltfreundlich)
  • Leistungsstarke Heißlufttrocknung
  • Max. Schablonenmaße 60x800x800mm
ausgestelltes Bild einer Schablonenreinigungsmaschine

AOI Viscom

Technische Details und Highlights
  • Mehrfachkamerasystem mit einer Auflösung von 11,7 µm
  • 1 Orthogonal- und 4 Schrägsichtkameras zur Erfassung von verdeckten Lötstellen
  • Prüfung von: Lötstellen, Bauteilbeschriftungen (OCR), Bauteilhöhen, Bauteile bis Bauform 01005
  • Leiterplatten bis 450 x 350 x 50 mm Oberseite / 40 mm Unterseite
  • Schlupffreiheit durch integrierte Verifikation
  • Extrem hoher Durchsatz durch FastFlow Handling
ausgestelltes Bild der Maschine AOI viscom

BGA-Inspektionssystem ERSA

Technische Details und Highlights
  • Endoskopisch-optisches System zur Inspektion verdeckter Lötstellen und Durchkontaktierungen
  • Hochauflösende Megapixel-Digitalkamera
  • Drei Optikköpfe: 0°-Kopf zur Aufsichtinspektion und Einblick in Durchkontaktierungen, 90°-Kopf für BGAs (Spalthöhe 100 bis 1500 μm), 90°-Kopf für Flip Chips (kleinste Spalthöhe 12 μm)
BGA-Inspektionssystem ERSASCOPE 2
Quelle: Ersa

Röntgeninspektionssystem YXLON

Technische Details und Highlights
  • 2D- und 3D-Bilder mit extrem hoher Auflösung, Laminographie
  • Fein Focus Röhrentechnologie, High Power Transmissionstarget, fein kalibrierter Flachdetektor der neuesten Generation
  • Schrägansicht 140°, Rotation
  • max. 25 – 160 kV; 0,01 – 1,0 mA
  • Detailerkennbarkeit < 1 μm
  • Geometrische Vergrößerung ~ 3.000x
  • Totale Vergrößerung ~ 384.000x
  • max. Probengröße 800 mm x 500 mm
  • Inspektionsbereich 460 mm x 410 mm (18” x 16”)
  • Multi Area Void Calculation
  • Erweiterte BGA Prüfung
  • Automatische Berichterstellung

Röntgeninspektionssystem 2

Technische Details und Highlights
  • Offene Mikrofokus-Röntgenprüfung mit Transmissionsstrahlkopf
  • Detailerkennbarkeit < 1 µm
  • Kollisionsfreies 4-Achsen-Manipulationssystem
  • 140° Schwenkachse für digitalen CMOS-Bilddetektor
  • Max. 10 bis 160 kV; 0,01 – 1,0 mA
  • Max. Probengröße 540 x 440 mm
  • Inspektionsbereich 310 x 310 mm
  • Voiderkennnung und Auswertung
ausgestelltes Bild einer Maschine des Röntgenprüfsystems

Das könnte Sie auch interessieren
